Cách sử dụng và lựa chọn khớp nối vòi chữa cháy Storz？

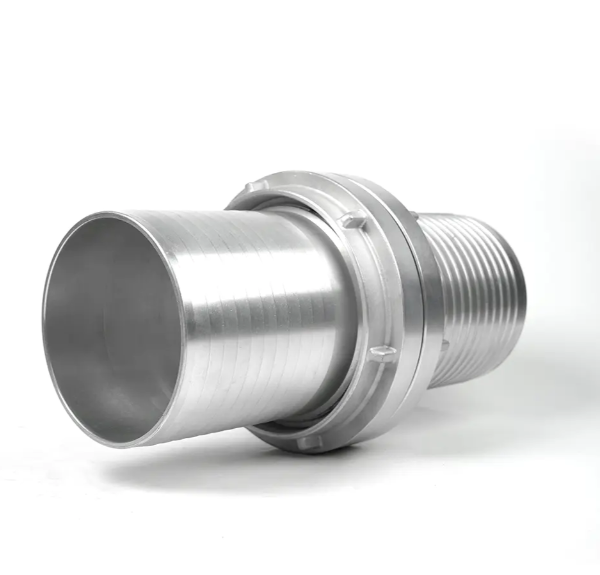

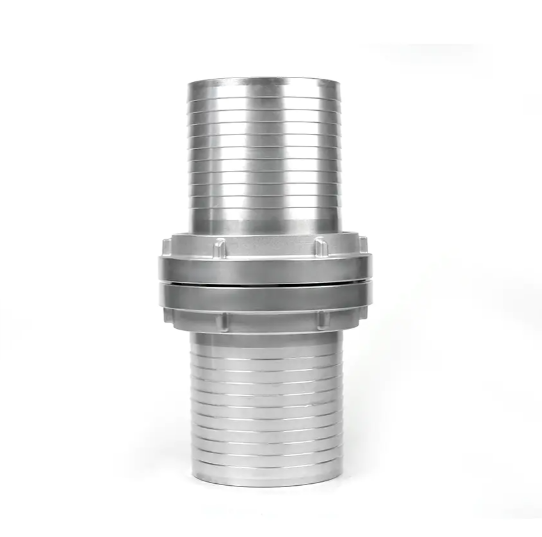

A Khớp nối vòi chữa cháy Storz là một đầu nối cam và rãnh đối xứng, không có giới tính, cho phép hai nửa giống hệt nhau nối với nhau mà không cần ren. Không giống như các khớp nối ren yêu cầu đầu đực và đầu cái khớp nhau, bất kỳ hai khớp nối Storz nào có cùng kích thước danh nghĩa đều kết nối ngay lập tức với một vòng quay một phần tư lượt . Thiết kế này khiến nó trở thành lựa chọn tiêu chuẩn để triển khai chữa cháy nhanh chóng trên toàn thế giới — được sử dụng bởi sở cứu hỏa, cơ sở công nghiệp và dịch vụ cứu hộ sân bay trên khắp Châu Âu, Bắc Mỹ và hơn thế nữa.

Việc lựa chọn khớp nối Storz phù hợp phụ thuộc vào ba yếu tố cốt lõi: đường kính danh nghĩa, vật liệu và áp suất định mức . Việc thực hiện đúng những điều này sẽ đảm bảo hiệu suất không bị rò rỉ trong các điều kiện khắc nghiệt của hoạt động chữa cháy.

Hiểu biết Khớp nối Storz Kích cỡ và thời điểm sử dụng

Khớp nối Storz được phân loại theo đường kính danh nghĩa (DN) , đề cập đến kích thước lỗ bên trong của khớp nối chứ không phải đường kính ngoài. Kích thước tiêu chuẩn dao động từ DN 25 đến DN 150, mỗi kích thước phù hợp với nhu cầu lưu lượng cụ thể.

Ở Châu Âu và các quốc gia theo tiêu chuẩn DIN 14307, DN 52 và DN 75 là những kích cỡ được dự trữ rộng rãi nhất cho sở cứu hỏa thành phố. Ở Bắc Mỹ, phiên bản Storz 2,5 inch (khoảng DN 65) và 4 inch (khoảng DN 100) được sử dụng phổ biến tại các cửa xả nước và vòi xả của máy bơm.

Cách kết nối và ngắt kết nối khớp nối Storz chính xác

Quy trình kết nối rất đơn giản nhưng kỹ thuật rất quan trọng - đặc biệt là dưới áp lực hoặc trong điều kiện tầm nhìn kém. Hãy làm theo các bước sau để có mối nối đáng tin cậy, không bị rò rỉ:

Kết nối hai khớp nối Storz

1. Kiểm tra cả mặt khớp nối và miếng đệm kín xem có mảnh vụn, vết cắt hoặc biến dạng trước khi nối không.
2. Căn chỉnh hai khớp nối mặt đối mặt sao cho khóa liên động vấu (tai) - cam nâng lên trên một trượt vào hốc tương ứng trên mặt kia.
3. Xoay một khớp nối khoảng 90° theo chiều kim đồng hồ cho đến khi bạn cảm thấy hoặc nghe thấy tiếng chốt khóa khớp vào vị trí.
4. Xác minh kết nối bằng cách kéo nhẹ hai nửa ra - khớp nối Storz bị khóa sẽ không tách rời khi bị căng bằng tay.
5. Kiểm tra xem miếng đệm có được đặt phẳng và không có cạnh nào lộ ra xung quanh chu vi hay không.

Ngắt kết nối dưới áp suất dư

Không bao giờ cố gắng tháo khớp nối Storz trong khi đường dây vẫn được điều áp. Áp suất dư thấp đến mức 0,5 thanh có thể khiến khớp nối bị bung ra với một lực đủ mạnh để gây thương tích. Luôn xả dòng xuống, xác nhận áp suất bằng 0, sau đó xoay một nửa 90° ngược chiều kim đồng hồ để tách ra.

Chọn vật liệu phù hợp cho môi trường hoạt động của bạn

Khớp nối Storz được sản xuất bằng nhiều loại vật liệu, mỗi loại có những ưu điểm riêng biệt tùy thuộc vào môi trường triển khai, trọng lượng phù hợp và rủi ro tiếp xúc với hóa chất.

• Hợp kim nhôm (phổ biến nhất): Trọng lượng nhẹ khoảng 0,3–1,2 kg đối với DN 52–DN 100, chống ăn mòn và thích hợp với áp suất lên tới 16 thanh. Lý tưởng cho thiết bị chữa cháy di động vì trọng lượng nhẹ giúp cải thiện tốc độ xử lý.
• Thép không gỉ (AISI 304/316): Lựa chọn tốt nhất cho việc lắp đặt cố định, tiếp xúc với nước biển hoặc môi trường nhà máy hóa chất. Nặng hơn nhôm nhưng được đánh giá là có áp suất làm việc cao hơn - thường là lên đến 25 thanh - và có khả năng chống ăn mòn clorua.
• Đồng thau: Được sử dụng trong các hệ thống di sản và một số ứng dụng công nghiệp. Cung cấp khả năng chống ăn mòn và khả năng gia công tuyệt vời nhưng tăng thêm trọng lượng đáng kể; ít phổ biến hơn trong dịch vụ chữa cháy hiện đại.
• Polymer/composite cường độ cao: Tùy chọn mới nổi cho cuộn ống sơ cứu nhẹ và bộ dụng cụ chữa cháy ở vùng đất hoang. Thông thường giới hạn ở dưới 10 thanh áp lực làm việc.

Đối với hầu hết các ứng dụng chữa cháy kết cấu và cấp nước đô thị, khớp nối nhôm Storz phù hợp với DIN 14307 hoặc EN 1947 đại diện cho sự cân bằng tối ưu về trọng lượng, sức mạnh và chi phí.

Xếp hạng áp lực và ý nghĩa của chúng trong thực tế

Khớp nối Storz mang hai ký hiệu áp suất chính: áp suất làm việc danh nghĩa (PN) và áp lực thử nghiệm . Áp suất thử nghiệm thường là 1,5× áp suất làm việc , được xác nhận trong quá trình thử nghiệm thủy tĩnh tại nhà máy.

Luôn chọn khớp nối được xếp hạng cho cao hơn ít nhất 25% so với áp suất vận hành tối đa của hệ thống của bạn . Đối với hệ thống ống đứng của tòa nhà cao tầng, nơi áp suất tĩnh có thể vượt quá 12 bar ngay cả trước khi tăng áp bơm, chúng tôi đặc biệt khuyên dùng các khớp nối bằng thép không gỉ.

Lựa chọn miếng đệm: Yếu tố bị bỏ qua nhiều nhất trong Khớp nối Storz Hiệu suất

Miếng đệm mặt phẳng bên trong là bộ phận bịt kín duy nhất trong khớp nối Storz, khiến cho việc lựa chọn vật liệu và tình trạng của nó trở nên quan trọng. Một miếng đệm bị mòn hoặc không tương thích là nguyên nhân hàng đầu gây rò rỉ Storz đang phục vụ.

• EPDM (Ethylene Propylene Diene Monome): Sự lựa chọn tiêu chuẩn cho dịch vụ nước. Định mức cho nhiệt độ từ −40 °C đến 120 °C. Tương thích với nước, chất tạo bọt và chất tẩy rửa nhẹ.
• NBR / Nitrile: Sử dụng ở nơi có thể có dầu khoáng hoặc chất lỏng gốc dầu mỏ - ví dụ như ứng dụng ngăn chặn sự cố tràn nhiên liệu hoặc nhà máy lọc dầu. Không phù hợp với môi trường giàu ozone.
• Silicon: Các ứng dụng nhiệt độ cao trên 120°C, chẳng hạn như xả bằng hơi nước hoặc nước quá nhiệt. Độ bền cơ học thấp hơn so với EPDM.
• PTFE: Kháng hóa chất trên phạm vi pH rất rộng. Được ưu tiên dùng cho chất lỏng công nghiệp mạnh nhưng yêu cầu lắp đặt chính xác để tránh biến dạng dòng lạnh.

Các miếng đệm phải được kiểm tra trước mỗi lần sử dụng và thay thế khi thấy vết nứt bề mặt, bộ nén vĩnh viễn hoặc biến dạng cạnh. Không bôi trơn các miếng đệm Storz bằng mỡ gốc dầu mỏ , vì chúng làm suy giảm EPDM và NBR. Chỉ sử dụng chất bôi trơn gốc silicone hoặc nước thường.

Các tiêu chuẩn và chứng nhận cần tìm khi mua hàng

Các khớp nối Storz dành cho mục đích sử dụng cho dịch vụ chữa cháy phải tuân thủ các tiêu chuẩn được công nhận xác định dung sai kích thước, thông số kỹ thuật vật liệu và yêu cầu kiểm tra áp suất. Các khớp nối không tuân thủ có thể trông giống nhau nhưng không khóa liên động một cách đáng tin cậy với thiết bị được chứng nhận.

• DIN 14307 (Đức/được áp dụng rộng rãi ở Châu Âu): Tiêu chuẩn cơ bản bao gồm các yêu cầu về kích thước và vật liệu đối với khớp nối nhôm Storz từ DN 25 đến DN 150.
• EN 1947: Tiêu chuẩn Châu Âu về khớp nối vòi chữa cháy, hài hòa các yêu cầu DIN 14307 trên khắp các quốc gia thành viên EU. Tìm kiếm dấu CE theo yêu cầu của quy tắc mua sắm địa phương.
• NFPA 1963 (Mỹ): Quản lý các kết nối vòi chữa cháy bao gồm các phụ kiện kiểu Storz được sử dụng ở các cơ quan ở Bắc Mỹ. Chỉ định hình dạng vấu, tương đương ren và các giao thức kiểm tra.
• AS 4484 (Úc): Tiêu chuẩn Úc về khớp nối vòi chữa cháy tham khảo kích thước Storz phù hợp với yêu cầu dịch vụ chữa cháy tại địa phương.

Khi mua để sử dụng cho mục đích phòng cháy chữa cháy của tổ chức hoặc chính phủ, hãy luôn yêu cầu giấy chứng nhận vật liệu của nhà sản xuất và báo cáo thử nghiệm thủy tĩnh để xác nhận sự tuân thủ trước khi cài đặt.

Các phương pháp hay nhất về bảo trì, kiểm tra và lưu trữ

Khớp nối Storz được bảo trì tốt sẽ hoạt động ổn định trong 10 đến 20 năm trong dịch vụ thường xuyên. Quy trình bảo trì tuy đơn giản nhưng phải nhất quán.

Sau Mỗi Lần Sử Dụng

• Rửa sạch bằng nước sạch để loại bỏ muối, cặn cô đặc hoặc cặn.
• Lau khô hoàn toàn trước khi bảo quản để tránh ăn mòn rỗ trên bề mặt hợp kim nhôm.
• Thay nắp chống bụi để bảo vệ mặt đệm khỏi tiếp xúc với tia cực tím và hư hỏng vật lý.

Danh sách kiểm tra định kỳ

• Kiểm tra hình dạng vấu — vấu bị cong hoặc biến dạng ngăn cản việc xoay hoàn toàn 90° và có thể dẫn đến vô tình ngắt kết nối dưới áp lực.
• Kiểm tra chốt hãm bằng cách ghép hai bộ phận giống hệt nhau và xác minh sự ăn khớp tích cực.
• Kiểm tra rãnh tựa của miếng đệm xem có vết xước hoặc sạn bám vào có thể cắt miếng đệm trong quá trình kết nối không.
• Tiến hành kiểm tra áp suất thủy tĩnh hàng năm tại Áp suất làm việc 1,5× cho các khớp nối được sử dụng trong các hệ thống an toàn sinh mạng quan trọng.

Điều kiện bảo quản

Bảo quản khớp nối Storz tránh xa ánh nắng trực tiếp (có thể làm hỏng miếng đệm EPDM), sản phẩm dầu mỏ và nhiệt độ dưới −20 °C trong thời gian dài. Giá treo ngang trên giá đỡ ống giúp ngăn ngừa hư hỏng do va chạm đối với tai vấu có thể xảy ra khi các khớp nối chồng lên nhau.

Cấu hình bộ điều hợp phổ biến khi trộn hệ thống khớp nối

Trong thực tế, sở cứu hỏa thường vận hành thiết bị với các tiêu chuẩn khớp nối hỗn hợp — đặc biệt khi tích hợp với mạng lưới vòi cấp nước thành phố, các đối tác hỗ trợ lẫn nhau hoặc cơ sở hạ tầng cũ sử dụng khớp nối ren hoặc khớp nối tức thời. Bộ điều hợp Storz-to-khác giải quyết vấn đề này.

• Sợi Storz đến BSP (Ống tiêu chuẩn Anh): Cho phép ống Storz kết nối với các đầu ra vòi có ren hoặc cổng bơm. Có sẵn trong các cấu hình BSP nam và nữ, thường là 1½" đến 4" BSP.
• Sợi Storz đến NH (National Vòi, Mỹ): Cần thiết khi thiết bị ở Bắc Mỹ giao tiếp với đường dây cung cấp được trang bị Storz. Bộ chuyển đổi Storz 2½" NH sang 2,5" là một trong những bộ chuyển đổi phổ biến nhất trong các bộ dụng cụ hỗ trợ lẫn nhau xuyên biên giới hoặc sân bay.
• Bộ giảm tốc Storz DN 75 đến DN 52: Bộ chuyển đổi giảm tốc giúp giảm đường kính đường cung cấp để triển khai ống tấn công mà không yêu cầu bộ chia wye riêng.
• Storz để khóa cam: Được sử dụng trong môi trường công nghiệp nơi phụ kiện camlock (loại C/E) là tiêu chuẩn trên thiết bị xử lý nhưng kết nối vòi cứu hỏa sử dụng Storz.

Luôn chỉ định chính xác loại khớp nối đầu vào và đầu ra, kích thước và định mức áp suất khi đặt hàng bộ điều hợp. Xếp hạng áp suất không khớp ở bộ chuyển đổi là nguyên nhân thường xuyên gây ra lỗi trong các cuộc tập trận dòng chảy cao.
