Nắp trống khóa Storz là gì?

A Nắp trống khóa Storz là phụ kiện áp suất công nghiệp chuyên dụng được thiết kế để bịt kín đầu xả hoặc đầu hút của ống, van và ống mềm tương thích với Storz. Không giống như nắp Storz tiêu chuẩn, biến thể "khóa" kết hợp chốt cơ học hoặc cơ cấu khóa an toàn — thường là chốt có lò xo hoặc thanh trượt khóa xoắn — giúp ngăn khớp nối vô tình bị bung ra do rung động tần số cao, mô-men xoắn của ống hoặc tăng áp suất đột ngột. Nó đóng vai trò như một rào cản an toàn chính trong các hệ thống phân phối chất lỏng, đảm bảo rằng các cổng không sử dụng vẫn kín khí và kín nước trong các điều kiện vận hành nghiêm ngặt.

Thiết kế cơ bản của khớp nối Storz là "không có giới tính", nghĩa là cả hai đầu của kết nối đều giống hệt nhau. Điều này giúp loại bỏ nhu cầu khớp các luồng nam và nữ, tăng tốc đáng kể việc triển khai trong các tình huống khẩn cấp. Nắp trống đóng vai trò hiệu quả như điểm "đầu cuối" của hệ thống này. Khi cơ chế khóa được kích hoạt, không thể xoay hoặc tháo nắp nếu không có sự can thiệp thủ công, mang lại cảm giác an toàn. lớp bảo mật thiết yếu trong cơ sở hạ tầng công cộng và môi trường công nghiệp áp lực cao.

Thiết kế cốt lõi và linh kiện cơ khí

Để hiểu được hiệu quả của một Nắp trống khóa Storz , người ta phải kiểm tra giải phẫu cấu trúc của nó. Mũ thường được rèn hoặc đúc từ vật liệu có độ bền cao và bao gồm một số bộ phận quan trọng hoạt động đồng bộ để duy trì độ kín.

Hệ thống Lug

Các "vấu" là các móc lồng vào nhau xác định kết nối Storz. Trên nắp trống, các vấu này được gia công chính xác để trượt vào các rãnh của khớp nối tiếp nhận. Khoảng cách giữa các vấu—được gọi là Khoảng cách KA hoặc Khoảng cách Lug —là thước đo kích thước chính. Ví dụ: nắp Storz 65mm phải có khoảng cách KA phù hợp (thường là 81mm) để vừa với van tương ứng.

Cơ chế khóa

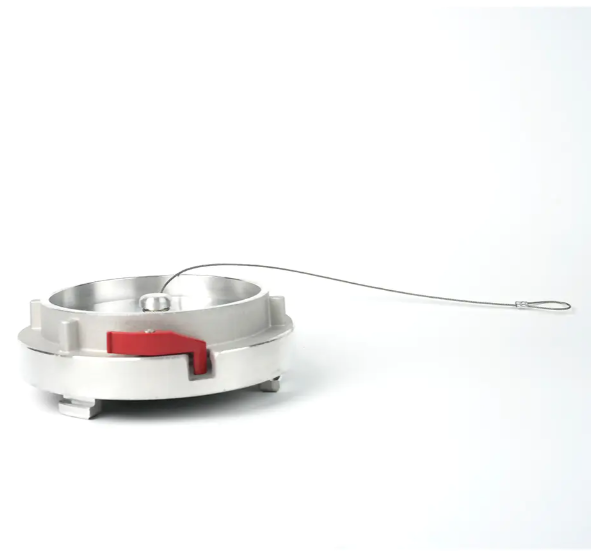

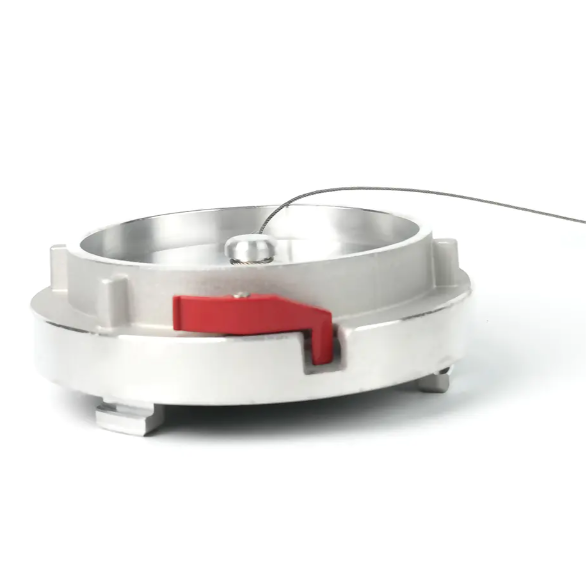

Tính năng "Khóa" là điểm khác biệt của nắp này với các phiên bản tiêu chuẩn. Nó thường bao gồm một chốt kim loại dẫn động bằng lò xo nằm ở vành ngoài. Sau khi nắp được vặn vào vị trí khóa (thường là xoay 90 độ), chốt sẽ khớp vào một rãnh trên khớp nối nhận. Điều này ngăn cản sự quay ngược chiều. Trong môi trường có độ rung cao, chẳng hạn như trên thiết bị chữa cháy đang di chuyển hoặc gần máy bơm công nghiệp nặng, khóa này giúp nắp không bị rung theo thời gian.

Vòng đệm kín

Bên trong mặt nắp có một miếng đệm chịu lực. Tùy thuộc vào mục đích sử dụng mà các miếng đệm này được làm từ các chất đàn hồi khác nhau:

• Nitrile (NBR): Tiêu chuẩn cho các ứng dụng nước và dầu, mang lại khả năng chống mài mòn tuyệt vời.
• Viton (FKM): Được sử dụng cho môi trường nhiệt độ cao hoặc nặng về hóa chất.
• EPDM: Được ưa chuộng sử dụng ngoài trời do khả năng chống tia cực tím và suy thoái ozon.

Thông số kỹ thuật và tiêu chuẩn kích thước

Nắp trống khóa Storzs được sản xuất theo tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo khả năng thay thế lẫn nhau. Các tiêu chuẩn phổ biến nhất theo sau là DIN (Viện Tiêu chuẩn hóa Đức) và các quy tắc an toàn cháy nổ khác nhau của Châu Âu. Độ chính xác trong việc định cỡ là rất quan trọng; khoảng cách KA không khớp dù chỉ vài mm sẽ khiến nắp trở nên vô dụng.

Các ứng dụng quan trọng trong cơ sở hạ tầng hiện đại

Việc sử dụng nắp trống có khóa là bắt buộc trong một số lĩnh vực mà việc ngăn chặn chất lỏng có thể dẫn đến thiệt hại nghiêm trọng về tài sản hoặc nguy hiểm cho môi trường.

Hệ thống chữa cháy và ống đứng

Sở cứu hỏa sử dụng những chiếc mũ này để bảo vệ Kết nối Sở Cứu hỏa (FDC) ở bên ngoài các tòa nhà. Nếu không có nắp khóa, các mảnh vụn, côn trùng làm tổ hoặc kẻ phá hoại có thể cản trở đường thủy. Khi hỏa hoạn xảy ra, lính cứu hỏa phải tin tưởng rằng cửa vào thông thoáng. các cơ chế khóa đảm bảo nắp vẫn ở đúng vị trí bất chấp môi trường đô thị có lưu lượng giao thông cao, nơi giới hạn tiêu chuẩn có thể bị giả mạo.

Vận chuyển bột và hạt rời

Trong việc vận chuyển bột bằng khí nén (như xi măng, bột mì hoặc viên nhựa), phụ kiện Storz rất phổ biến. Trong quá trình vận chuyển, sự rung lắc của xe có thể khiến các phụ kiện không khóa bị lỏng. Nắp trống có khóa ngăn chặn việc vô tình xả các vật liệu rời khô, điều này có thể vừa gây tổn thất tài chính vừa gây nguy hiểm về hô hấp cho người vận hành.

Quản lý nước thải và hút

Xe tải chân không và nhà máy xử lý nước thải sử dụng nắp trống Storz để bịt kín các cửa hút. Bởi vì các hệ thống này thường hoạt động dưới áp suất âm nên tính toàn vẹn của con dấu đệm là điều tối quan trọng để ngăn ngừa hiện tượng xâm thực bơm. Chốt khóa đảm bảo nắp vẫn ở đúng tâm và được nén hoàn hảo vào vòng đệm, duy trì độ chân không.

Khoa học vật liệu và các yếu tố độ bền

Việc lựa chọn chất liệu cho một Nắp trống khóa Storz được quyết định bởi môi trường mà nó sẽ sinh sống. Sử dụng sai hợp kim có thể dẫn đến ăn mòn điện hoặc hư hỏng cơ học dưới áp suất.

1. Nhôm rèn: Đây là vật liệu phổ biến nhất. Rèn cung cấp cấu trúc hạt vượt trội so với đúc, cho phép nắp chịu được áp suất làm việc lên tới 16 Bar (232 PSI) không bị nứt. Hầu hết đều được anod hóa cứng để ngăn chặn quá trình oxy hóa.
2. Thép không gỉ (lớp 316): Cần thiết cho môi trường biển hoặc nhà máy xử lý hóa chất. Nắp Storz bằng thép không gỉ chống lại sự ăn mòn của nước muối và thường được sử dụng trong các cấu hình "dịch vụ axit" nơi có chất tẩy rửa mạnh.
3. Đồng thau/kim loại súng: Được ưa chuộng trong các khu vực khai thác mỏ dưới lòng đất hoặc môi trường dễ cháy nổ (vùng ATEX) vì chúng là kim loại "không phát ra tia lửa". Nếu nắp bằng đồng bị rơi hoặc va đập thì khó có khả năng tạo ra tia lửa điện có thể đốt cháy khí dễ cháy.

Giao thức cài đặt và bảo trì

Để đảm bảo nắp trống khóa Storz thực hiện chức năng của nó một cách chính xác, cần phải lắp đặt đúng cách và bảo trì định kỳ. Nắp đậy không đúng cách có thể dẫn đến nguy cơ đạn bắn ra dưới áp suất cao.

Các bước cài đặt

1. Kiểm tra miếng đệm xem có vết nứt, sạn hoặc vết phẳng không. 2. Căn chỉnh các vấu của nắp trống với các khe trên khớp nối cố định. 3. Ấn mạnh và xoay nắp theo chiều kim đồng hồ. 4. Tiếp tục xoay cho đến khi chốt khóa "nhấp chuột" hoặc thanh trượt khóa ăn khớp. 5. Thực hiện kiểm tra "kéo lại" để đảm bảo nắp không thể xoay theo hướng ngược lại nếu không nhấn chốt nhả.

Danh sách kiểm tra bảo trì

• Kiểm tra hàng tháng: Xác minh sự hiện diện của chuỗi bảo mật (ngăn chặn nắp bị mất khi ngắt kết nối).
• Bôi trơn: Sử dụng bình xịt silicone cấp thực phẩm lên chốt khóa và bề mặt vấu để tránh bị "bóp" do tích tụ khoáng chất từ nước cứng.
• Thay thế miếng đệm: Vòng đệm nên được thay thế mỗi 2 đến 5 năm , hoặc ngay lập tức nếu chúng có dấu hiệu cứng lại (bộ nén).

Vai trò của chuỗi bảo mật

Hầu hết các nắp trống khóa Storz đều được trang bị xích mạ kẽm hoặc thép không gỉ chịu lực cao. Đây không chỉ đơn thuần là một tính năng tiện lợi; nó là một sự cần thiết về an toàn và vận hành. Trong hoạt động chữa cháy ở thành phố, việc không có dây xích thường dẫn đến nắp bị đặt sai vị trí hoặc bị đánh cắp, khiến vòi hoặc ống đứng dễ bị tắc nghẽn. Chuỗi thường là Chiều dài 300mm đến 500mm và được neo vào thân chính của van hoặc đường ống thông qua một vòng chịu tải nặng. Điều này đảm bảo rằng nắp khóa luôn có sẵn để đóng lại ngay sau khi sử dụng.

Tóm tắt lợi ích

Tóm lại, Nắp trống khóa Storz là một thành phần quan trọng đối với bất kỳ hệ thống nào sử dụng tiêu chuẩn kết nối nhanh Storz. Lợi ích chính của nó bao gồm:

• Chống rung: Khóa cơ ngăn chặn việc vô tình tách rời trong môi trường căng thẳng cao.
• Phòng chống rò rỉ: Các miếng đệm có độ nén cao đảm bảo không rò rỉ ở áp suất lên tới 16 Bar.
• Hiệu quả hoạt động: Thiết kế không giới tính cho phép kết nối/ngắt kết nối nhanh chóng mà không cần lo lắng về hướng ren.
• Độ bền: Có sẵn trong các hợp kim khác nhau để chống ăn mòn, mài mòn và tác động cơ học.

Cho dù bảo vệ cơ sở hạ tầng phòng cháy chữa cháy của thành phố hay niêm phong một tàu chở dầu chân không, khóa nắp trống vẫn là tiêu chuẩn vàng để chấm dứt chất lỏng an toàn, đáng tin cậy.
