Mọi điều bạn cần biết về Khớp nối khóa Storz

A Khớp nối khóa Storz là một đầu nối khóa cam quay một phần tư, đối xứng, tiêu chuẩn hóa, được sử dụng rộng rãi trong chữa cháy, truyền chất lỏng công nghiệp và các dịch vụ khẩn cấp để tạo ra các kết nối ống chống rò rỉ nhanh, không cần dụng cụ. Cả hai đầu của khớp nối đều giống hệt nhau, loại bỏ nhu cầu phân biệt giữa đầu nối nam và nữ - chỉ cần căn chỉnh, đẩy và vặn 90° để khóa. Thiết kế này giúp giảm đáng kể thời gian kết nối trong các tình huống áp suất cao và là một trong những hệ thống khớp nối đáng tin cậy nhất trên thế giới.

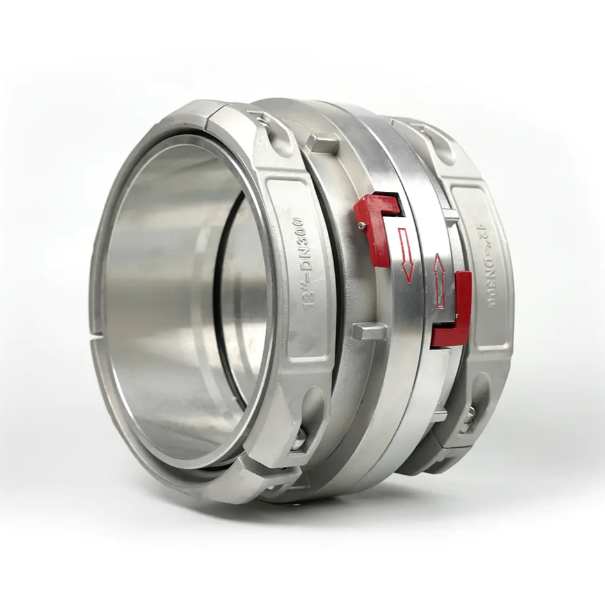

một là gì Khớp nối khóa Storz và nó hoạt động như thế nào

Được phát minh bởi Carl August Guido Storz vào năm 1882, khớp nối Storz được thiết kế để giải quyết một vấn đề quan trọng trong chữa cháy: đầu nối ống không khớp. Bởi vì các khớp nối ren truyền thống yêu cầu đầu đực và đầu cái phải khớp nhau nên việc kết nối ống từ các bộ phận hoặc nguồn khác nhau thường không thể thực hiện được trong trường hợp khẩn cấp.

Hệ thống Storz sử dụng một cơ chế khóa vấu và cam đối xứng . Mỗi đầu khớp nối có hai vấu và một rãnh cam tương ứng. Khi hai đầu khớp lại với nhau, các vấu sẽ trượt vào các khe cam đối diện. Xoay 90° sau đó khóa chúng vào đúng vị trí, nén một miếng đệm cao su để tạo thành lớp bịt kín nước.

Các tính năng hoạt động chính bao gồm:

• Kết nối đạt được trong vòng chưa đầy 3 giây mà không cần dụng cụ
• Có thể được kết nối hoặc ngắt kết nối ngay cả khi có áp suất dư
• Thiết kế đối xứng: cả hai đầu đều có thể hoán đổi cho nhau
• Khớp xoay tích hợp cho phép ống xoay tự do mà không cần tháo kết nối

Kích thước tiêu chuẩn và xếp hạng áp suất

Khớp nối Storz được sản xuất với nhiều kích cỡ tiêu chuẩn hóa để phù hợp với các yêu cầu về lưu lượng và áp suất khác nhau. Ký hiệu kích thước đề cập đến đường kính bên trong danh nghĩa của ống hoặc đường ống được kết nối.

các Kích thước 52 mm được sử dụng rộng rãi nhất trong công tác chữa cháy kết cấu trên toàn cầu. Các khớp nối phải được kiểm tra ở ít nhất 1,5× áp suất làm việc của chúng để được chứng nhận theo EN 1775 và các tiêu chuẩn tương tự.

Vật liệu được sử dụng trong xây dựng khớp nối Storz

các choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Hợp kim nhôm

các most common material for firefighting applications. Aluminum Storz couplings are nhẹ (thường nhẹ hơn 30–50% so với đồng thau tương đương) , chống ăn mòn trong hầu hết các môi trường và dễ dàng xử lý trong điều kiện mỏi. Chúng không thích hợp để sử dụng với nước biển hoặc chất lỏng có tính axit cao.

Đồng thau

Đồng thau Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

thép không gỉ

Được sử dụng trong môi trường công nghiệp, hóa chất và dược phẩm đòi hỏi khắt khe nhất. Khớp nối bằng thép không gỉ chịu được hóa chất mạnh, nhiệt độ cao và ứng suất cơ học cực cao. Chúng là lựa chọn nặng nhất nhưng mang lại tuổi thọ dài nhất trong điều kiện khắc nghiệt.

Các loại miếng đệm và vai trò của chúng trong hiệu suất bịt kín

các gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Ethylene Propylene Diene Monome): Tiêu chuẩn cho các ứng dụng về nước và chữa cháy. Chống tia cực tím, ozon và hơi nước lên tới 120°C.
• NBR (Cao su Nitrile Butadiene): Thích hợp cho chất lỏng, dầu và nhiên liệu có nguồn gốc từ dầu mỏ. Chịu được hydrocarbon nhưng bị phân hủy khi tiếp xúc với ozone.
• FKM (Viton): Xử lý các hóa chất mạnh, nhiệt độ cao lên tới 200°C và axit đậm đặc. Được sử dụng trong bối cảnh hóa học và công nghiệp.
• Silicon: Các ứng dụng cấp thực phẩm và đường dẫn hơi nước nhiệt độ cao. Tuân thủ các quy định của FDA khi được yêu cầu.

Các miếng đệm phải được kiểm tra trước mỗi lần sử dụng và thay thế khi bị nứt, biến dạng hoặc cứng lại. Miếng đệm bị hỏng là nguyên nhân hàng đầu gây rò rỉ khớp nối Storz trong điều kiện hiện trường.

Các ứng dụng chính trong các ngành công nghiệp

Khớp nối khóa Storz được sử dụng ngoài các dịch vụ chữa cháy. Thiết kế tiêu chuẩn, kết nối nhanh khiến chúng trở nên lý tưởng ở bất cứ nơi nào cần truyền chất lỏng nhanh chóng.

Dịch vụ chữa cháy và khẩn cấp

Đây vẫn là ứng dụng chính. Sở cứu hỏa ở hơn 40 quốc gia sử dụng Storz làm khớp nối ống tiêu chuẩn. Các kết nối vòi, ổ cắm thiết bị và mối nối ống với ống đều dựa vào khớp nối Storz. Thiết kế đối xứng cho phép bất kỳ lính cứu hỏa nào có thể kết nối bất kỳ ống nào với bất kỳ vòi nào mà không cần lo ngại về khả năng tương thích.

Truyền chất lỏng công nghiệp

Các nhà máy hóa chất, nhà máy lọc dầu và cơ sở chế biến sử dụng khớp nối Storz để chuyển nước, dung môi và hóa chất không ăn mòn giữa bể chứa và phương tiện vận chuyển. Hoạt động không cần dụng cụ giúp giảm thời gian xử lý trong quá trình tải và dỡ hàng.

Nông nghiệp và thủy lợi

Hệ thống tưới tiêu quy mô lớn sử dụng khớp nối Storz để kết nối nhanh chóng đường ống nước chính và cửa xả máy bơm. Kích thước 75 mm và 100 mm là phổ biến trong các ứng dụng hiện trường đòi hỏi tốc độ dòng chảy cao với mức giảm áp suất tối thiểu.

Khai thác và đào hầm

Môi trường ngầm đòi hỏi kết nối nhanh, đáng tin cậy cho cả hệ thống chữa cháy và khử nước. Khớp nối Storz được ưa chuộng vì độ bền và khả năng hoạt động trong điều kiện bụi bặm, ẩm ướt và hạn chế.

Xây dựng và Kỹ thuật Xây dựng

Các đường cấp nước tạm thời trên công trường, hoạt động trộn bê tông và các ứng dụng khử nước đều được hưởng lợi từ tính di động và khả năng thay thế của khớp nối Storz.

Storz so với các hệ thống khớp nối kết nối nhanh khác

Hiểu cách so sánh Storz với các hệ thống khớp nối thay thế sẽ giúp lựa chọn giải pháp phù hợp cho một ứng dụng nhất định.

Các tiêu chuẩn và chứng nhận liên quan

Khớp nối Storz được sử dụng trong các ứng dụng chuyên nghiệp phải tuân thủ các tiêu chuẩn hiện hành để đảm bảo khả năng tương tác và an toàn. Các tiêu chuẩn được tham khảo rộng rãi nhất bao gồm:

• DIN 14307: Tiêu chuẩn Đức xác định kích thước và yêu cầu về hiệu suất đối với khớp nối Storz dùng trong chữa cháy. Được áp dụng rộng rãi trên khắp châu Âu.
• EN 1775: Tiêu chuẩn Châu Âu cho hệ thống vòi chữa cháy bao gồm các yêu cầu về khớp nối.
• NFPA 1963: Tiêu chuẩn Hoa Kỳ về kết nối vòi chữa cháy. Trong khi Hoa Kỳ thường sử dụng NST (Dây tiêu chuẩn quốc gia), nhiều cơ quan của Hoa Kỳ hiện cung cấp bộ điều hợp Storz cho các đường dây cung cấp đường kính lớn.
• NHƯ 2419.1: Tiêu chuẩn Úc bao gồm việc lắp đặt vòi chữa cháy, bao gồm cả thông số kỹ thuật của khớp nối Storz.

Luôn xác minh rằng các khớp nối có nhãn hiệu chứng nhận liên quan và tài liệu truy xuất nguồn gốc, đặc biệt đối với các ứng dụng chữa cháy an toàn tính mạng.

Kiểm tra, bảo trì và tuổi thọ dịch vụ

Bảo trì đúng cách sẽ kéo dài tuổi thọ sử dụng và đảm bảo hiệu suất đáng tin cậy khi điều đó quan trọng nhất. Khớp nối Storz bằng nhôm được bảo trì tốt có thể tồn tại lâu dài 10–20 năm trở lên trong dịch vụ chữa cháy thông thường.

Danh sách kiểm tra định kỳ

• Kiểm tra miếng đệm xem có bị nứt, cứng, phồng hoặc biến dạng hay không - thay thế hàng năm hoặc thường xuyên hơn trong môi trường sử dụng nhiều
• Kiểm tra các vấu và khe cam xem có bị mòn, ba via hoặc biến dạng có thể cản trở sự ăn khớp hoàn toàn không
• Kiểm tra chuyển động xoay - nó phải xoay tự do mà không bị cứng hoặc mài
• Tìm kiếm sự ăn mòn, rỗ hoặc vết nứt trên thân khớp nối, đặc biệt là xung quanh đế vấu
• Kiểm tra sự gắn kết của khớp nối với khớp nối ghép nối - kết nối phải khóa bằng một góc một phần tư vòng chắc chắn và không kêu lạch cạch hoặc rời ra nếu không có nỗ lực có chủ ý

Thực hành tốt nhất về bảo trì

• Làm sạch bằng nước ngọt sau khi tiếp xúc với nước mặn hoặc hóa chất
• Bôi chất bôi trơn gốc silicon nhẹ vào mặt xoay và mặt khóa hàng năm - tránh chất bôi trơn gốc dầu mỏ làm hỏng gioăng cao su
• Bảo quản các khớp nối có lắp nắp bảo vệ để ngăn vật lạ xâm nhập vào mặt khớp nối
• Loại bỏ khỏi hoạt động bất kỳ khớp nối nào có thân bị nứt, vấu bị tuột hoặc khớp xoay bị kẹt - không sửa chữa tại hiện trường hư hỏng kết cấu

Bộ điều hợp và phụ kiện cho hệ thống Storz

Một loạt các phụ kiện mở rộng khả năng tương thích khớp nối Storz trên các hệ thống và ứng dụng khác nhau:

• Bộ chuyển đổi ren Storz sang BSP/NPT: Cho phép kết nối giữa khớp nối Storz và hệ thống ống ren - thường được sử dụng để kết nối vòi chữa cháy trong môi trường tiêu chuẩn hỗn hợp
• Bộ chuyển đổi Storz sang Camlock: Khả năng tương thích cầu nối giữa ống chữa cháy Storz và hệ thống công nghiệp Camlock
• Giảm khớp nối: Kết nối hai khớp nối Storz có kích thước danh nghĩa khác nhau, ví dụ: ống cấp 75 mm với ống tấn công 52 mm
• Mũ và phích cắm trống: Bịt kín các ổ cắm không sử dụng hoặc các đầu khớp nối hở trong quá trình vận chuyển và bảo quản
• Đồng hồ đo áp suất có đầu vào Storz: Để theo dõi áp suất nguồn tại điểm kết nối khớp nối
• Kẹp khóa và thiết bị giữ: Bảo mật bổ sung cho môi trường công nghiệp có độ rung cao, nơi có nguy cơ bị ngắt kết nối một phần tư do vô tình

Các vấn đề thường gặp và cách khắc phục sự cố

Ngay cả các khớp nối Storz được bảo trì tốt cũng có thể gặp phải sự cố tại hiện trường. Dưới đây là những vấn đề thường gặp nhất và nguyên nhân của chúng:

Khớp nối sẽ không khóa hoàn toàn

Nguyên nhân là do mảnh vụn trong rãnh cam, vấu bị mòn hoặc hư hỏng hoặc miếng đệm bị phồng khiến các mặt không thể gặp nhau. Làm sạch các khe cam, kiểm tra các vấu và kiểm tra độ dày của miếng đệm. Thay thế các bộ phận bị mòn hoặc hư hỏng.

Rò rỉ tại điểm kết nối

Hầu như luôn luôn xảy ra do miếng đệm bị hỏng, bị thiếu hoặc được đặt không đúng vị trí. Trong một số trường hợp, mặt khớp nối bị biến dạng sẽ cản trở khả năng nén thích hợp của miếng đệm. Kiểm tra rãnh tựa của miếng đệm xem có vết khía hoặc biến dạng không.

Khớp nối khó ngắt kết nối sau khi điều áp

Áp suất dư giữ khớp nối ở vị trí khóa. Luôn xả áp trước khi cố gắng ngắt kết nối. Không bao giờ dùng dụng cụ đập vào thân khớp nối để buộc ngắt kết nối — điều này sẽ làm hỏng các vấu và rãnh cam.

Xoay Bị giữ hoặc cứng

Nguyên nhân là do ăn mòn, ô nhiễm hoặc thiếu bôi trơn. Bôi chất bôi trơn silicon thẩm thấu và xoay dần dần. Nếu khớp xoay vẫn bị kẹt, hãy ngừng sử dụng — khớp xoay không quay sẽ gây xoắn ống và làm giảm hiệu suất dòng chảy.

Chọn khớp nối Storz phù hợp cho ứng dụng của bạn

Sử dụng các điểm quyết định sau để xác định thông số kỹ thuật ghép Storz thích hợp nhất:

1. Xác định lưu lượng yêu cầu và áp suất làm việc - chọn kích thước danh nghĩa đáp ứng yêu cầu về dòng chảy của bạn mà không giảm áp suất quá mức
2. Xác định chất lỏng được chuyển - chọn vật liệu (nhôm, đồng thau, không gỉ) và loại đệm (EPDM, NBR, FKM) phù hợp
3. Kiểm tra các tiêu chuẩn áp dụng — đảm bảo khớp nối đáp ứng các tiêu chuẩn về kích thước và áp suất được yêu cầu trong khu vực hoặc ngành của bạn
4. Xem xét môi trường hoạt động - môi trường biển hoặc hóa chất đòi hỏi vật liệu cao cấp hơn; các ứng dụng nhạy cảm với trọng lượng thiên về nhôm
5. Đánh giá khả năng tương thích với các hệ thống hiện có — nếu cần có bộ điều hợp, hãy xác nhận khả năng tương thích của bộ điều hợp và xác minh rằng không có hình phạt giảm áp bổ sung nào được đưa ra
6. Xác nhận loại kết nối cuối — xác định cách khớp nối sẽ gắn vào ống mềm, đường ống hoặc thiết bị (uốn, thân ống, ren, mặt bích)
