Làm cách nào để kiểm tra xem Khớp nối bộ điều hợp có bị lỗi không?

Để kiểm tra xem một khớp nối bộ chuyển đổi bị lỗi, kiểm tra một cách có hệ thống để phát hiện hư hỏng vật lý, tính toàn vẹn của vòng đệm, chức năng cơ chế khóa và hiệu suất không bị rò rỉ dưới áp suất .Hầu hết các lỗi có thể được xác định thông qua sự kết hợp giữa kiểm tra trực quan, kiểm tra chức năng thủ công và kiểm tra áp suất có kiểm soát trước khi khớp nối được đưa trở lại hoạt động.

Hiểu cái gì Khớp nối bộ chuyển đổi Làm và thất bại ở đâu

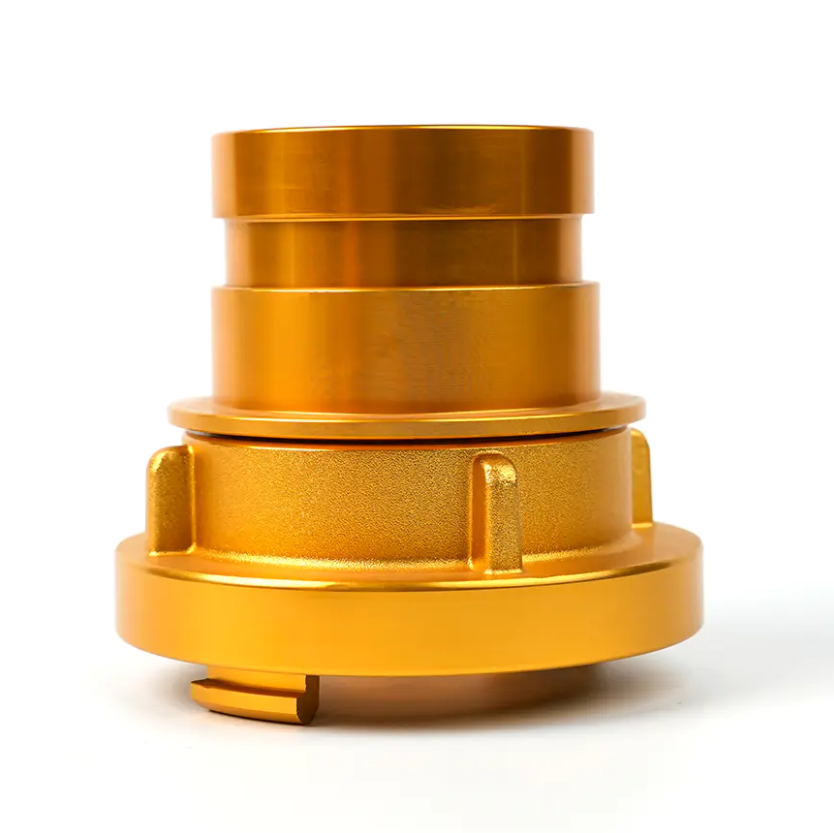

Khớp nối bộ chuyển đổi là phụ kiện chuyển tiếp cho phép nối hai tiêu chuẩn ghép nối khác nhau mà không sửa đổi thành phần được kết nối. Các loại phổ biến bao gồm:

• Tiếng Đức sang Storz (nam/nữ) - chuyển đổi giữa tiêu chuẩn ghép nối tức thời của Đức và hệ thống ghép nối đối xứng Storz.
• Tiếng Đức sang Lâm nghiệp — kết nối các khớp nối tiêu chuẩn của Đức với các phụ kiện ống chữa cháy lâm nghiệp.
• Tự khóa tiếng Đức sang tiếng Đức - khớp nối tiêu chuẩn của Đức được điều chỉnh bằng cơ chế giữ tự khóa bổ sung.
• Tiếng Đức đến mặt bích - kết nối các khớp nối ống tiêu chuẩn của Đức với các đầu vào ống hoặc thiết bị có mặt bích.
• Tiếng Đức sang nhiều răng — cầu nối các hệ thống khớp nối của Đức với các phụ kiện kiểu cam và rãnh nhiều răng.
• Storz nam đến Storz nữ / Storz đến Lâm nghiệp — chuyển đổi giữa các biến thể Storz hoặc từ Storz sang tiêu chuẩn ống lâm nghiệp.

Bởi vì các khớp nối bộ chuyển đổi giao tiếp với hai hệ thống cơ học khác nhau nên chúng phải chịu ứng suất ở cả hai điểm kết nối cùng một lúc . Các vị trí hư hỏng phổ biến nhất là miếng đệm kín, răng hoặc vấu khóa, thân máy (đặc biệt là ở vùng chuyển tiếp giữa các tiêu chuẩn) và lớp hoàn thiện bề mặt bên ngoài có thể biểu thị sự ăn mòn hoặc hư hỏng do va đập.

Quy trình kiểm tra trực quan từng bước

Bắt đầu mỗi lần kiểm tra bằng cách kiểm tra trực quan kỹ lưỡng dưới ánh sáng đầy đủ. Bước này không tốn kém gì và phát hiện được phần lớn các lỗi rõ ràng trước khi bắt đầu bất kỳ thử nghiệm chức năng nào.

Kiểm tra thân khớp nối

• tìm kiếm vết nứt, gãy hoặc tách trong thân xe, đặc biệt là xung quanh vấu, tai và vai chuyển tiếp giữa 2 chuẩn khớp nối.
• Kiểm tra vết lõm hoặc biến dạng khỏi va chạm - ngay cả sự biến dạng nhỏ của thân xe cũng có thể khiến khớp nối không thể ngồi chính xác vào khớp nối của nó.
• Kiểm tra bề mặt để ăn mòn, rỗ hoặc oxy hóa nặng . Trên các khớp nối bằng nhôm, cặn bột màu trắng (nhôm oxit) biểu thị sự xâm nhập của hơi ẩm và sự xuống cấp bề mặt nhanh chóng. Trên các khớp nối bằng đồng thau, lớp gỉ màu xanh lá cây ở các khu vực bị rỗ cho thấy nguy cơ khử kẽm.
• Xác nhận cơ thể có không sửa chữa, vá lỗi mối hàn hoặc sửa đổi trái phép - đây là những căn cứ để từ chối ngay lập tức.

Kiểm tra vấu khóa và răng

• Kiểm tra tất cả khóa vấu, tai hoặc răng cam để sứt mẻ, làm tròn hoặc nứt. Cấu hình vấu bị mòn là một trong những nguyên nhân hàng đầu gây ra tình trạng tách rời ngẫu nhiên dưới áp lực.
• Trên các giao diện kiểu Storz, hãy kiểm tra xem vấu khóa nửa vòng đối xứng và không bị biến dạng . Độ mòn không đối xứng cho thấy khớp nối đã được kết nối theo một góc nhiều lần, gây ra tải không đều trên một vấu.
• Trên các bộ điều hợp kiểu Đức tự khóa, hãy xác minh Có lò xo khóa hoặc cơ cấu kẹp, còn nguyên vẹn và được đặt đúng vị trí . Lò xo bị thiếu hoặc bị cong sẽ khiến chức năng tự khóa không hoạt động.

Kiểm tra miếng đệm kín

• Tháo miếng đệm nếu có thể tiếp cận và kiểm tra xem nó có bộ nén (làm phẳng vĩnh viễn), nứt, cứng, phồng hoặc hư hỏng đùn .
• Một miếng đệm đã được nén bên dưới 70% độ dày ban đầu của nó nên được coi là đã hết tuổi thọ và được thay thế vì nó sẽ không còn tạo ra đủ lực bịt kín nữa.
• Kiểm tra xem miếng đệm ngồi hoàn toàn và đồng đều trong rãnh của nó không có phần nào bị xoắn, gấp đôi hoặc bị thiếu khỏi kênh chỗ ngồi.
• Xác minh vật liệu đệm tương thích với chất lỏng đang được mang - Miếng đệm EPDM là tiêu chuẩn cho các ứng dụng về nước và chữa cháy; Miếng đệm NBR (nitril) cần thiết cho chất lỏng gốc dầu mỏ.

Kiểm tra chức năng: Tương tác, Xoay vòng và Phát hành

Sau khi kiểm tra bằng mắt, hãy kiểm tra chức năng cơ học của khớp nối bằng cách ghép nó với một khớp nối tương ứng thích hợp. Thử nghiệm này xác nhận rằng khớp nối thực hiện công việc chính của nó - kết nối và giữ hai phụ kiện với nhau - trước khi áp lực được áp dụng.

1. Thử nghiệm mức độ tương tác - kết nối bộ chuyển đổi với khớp nối của nó bằng tay. Kết nối nên tham gia trơn tru và không có lực lượng quá mức . Lực cản, sự ràng buộc hoặc nhu cầu buộc khớp nối lại với nhau cho thấy sự sai lệch, biến dạng hoặc không phù hợp về kích thước.
2. Kiểm tra khóa - sau khi ăn khớp, cố gắng kéo hai nửa ra xa nhau theo chiều trục mà không nhả khóa. Trên một khớp nối hoạt động chính xác, không thể tách trục trong khi cơ chế khóa được kích hoạt. Bất kỳ hành động trục nào lớn hơn 1–2 mm dưới lực kéo tay đều cho thấy hình dạng khóa bị mòn hoặc hư hỏng.
3. Kiểm tra vòng quay (loại Storz) - Các khớp nối kiểu Storz phải quay hết vòng cung khóa (thường là 30° đến 40° ) mà không bị dính, mài hoặc cần mô-men xoắn quá mức. Xoay cứng hoặc có sạn cho thấy bề mặt vấu bị nhiễm bẩn, ăn mòn hoặc bị hư hỏng.
4. Phát hành thử nghiệm - tháo khớp nối và xác nhận rằng nó đã được nhả sạch. Khớp nối cần lực quá lớn để tách ra hoặc bị dính một phần có thể có vấu bị biến dạng hoặc miếng đệm bị phồng gây ra hiện tượng cản trở.
5. Kiểm tra khoảng cách chỗ ngồi - khi đã ăn khớp hoàn toàn, hãy kiểm tra bề mặt tiếp xúc giữa hai mặt khớp nối. Nên có không có khoảng cách nhìn thấy được xung quanh chu vi . Khe hở mặt không đều hoặc hở một phần cho thấy miếng đệm hoặc mặt bịt kín không tiếp xúc hoàn toàn, điều này sẽ dẫn đến rò rỉ dưới áp suất.

Kiểm tra áp suất để xác nhận hiệu suất không bị rò rỉ

Khớp nối đã vượt qua kiểm tra trực quan và chức năng vẫn phải được kiểm tra áp suất trước khi đưa trở lại sử dụng trong các ứng dụng quan trọng như chữa cháy, truyền thủy lực hoặc dây chuyền xử lý điều áp. Kiểm tra áp suất là phương pháp dứt khoát duy nhất để xác nhận rằng con dấu còn nguyên vẹn trong điều kiện vận hành.

Quy trình kiểm tra thủy tĩnh

• Kết nối khớp nối bộ chuyển đổi vào một cụm thử nghiệm khép kín bằng cách sử dụng các nắp chặn thích hợp hoặc một ống góp thử nghiệm.
• Đổ đầy nước vào toàn bộ thiết bị, loại bỏ hết không khí, sau đó tạo áp suất đến 1,5 lần áp suất làm việc định mức của khớp nối - thường là 15–25 bar đối với các khớp nối ống chữa cháy tiêu chuẩn.
• Giữ áp suất thử trong thời gian tối thiểu 60 giây và kiểm tra tất cả các bề mặt, thân khớp nối và vùng đệm xem có hiện tượng rò rỉ, nhỏ giọt hoặc giảm áp suất trên đồng hồ đo không.
• Bất kỳ sự sụt giảm áp suất hoặc độ ẩm nhìn thấy được ở mặt hoặc thân khớp nối cấu thành lỗi kiểm tra - khớp nối phải được tháo rời, xác định lỗi và bộ phận phải được sửa chữa bằng miếng đệm mới hoặc thay thế hoàn toàn.

Các loại lỗi phổ biến và nguyên nhân có thể xảy ra của chúng

Khoảng thời gian kiểm tra và thực hành bảo trì tốt nhất

Việc kiểm tra thường xuyên, theo lịch trình sẽ hiệu quả hơn nhiều so với việc tìm kiếm lỗi sau khi xảy ra lỗi. Tần suất kiểm tra được khuyến nghị tùy thuộc vào ứng dụng và môi trường:

• Sau mỗi lần sử dụng — trong các ứng dụng chữa cháy hoặc ứng phó khẩn cấp, hãy kiểm tra trực quan từng khớp nối bộ chuyển đổi sau mỗi lần triển khai. Kiểm tra hư hỏng do va chạm, tình trạng miếng đệm và độ mòn của vấu trước khi đưa thiết bị về trạng thái sẵn sàng.
• Mỗi 6 tháng - thực hiện kiểm tra toàn bộ hình ảnh, chức năng và áp suất trên tất cả các khớp nối bộ chuyển đổi trong kho dự phòng. Các tiêu chuẩn như DIN 14811 (dành cho khớp nối chữa cháy của Đức) khuyến nghị nên thử nghiệm tối thiểu hai năm một lần.
• Sau bất kỳ sự kiện va chạm hoặc rơi nào - luôn kiểm tra khớp nối bộ chuyển đổi đã bị rơi xuống bề mặt cứng hoặc bị thiết bị va đập, ngay cả khi không thấy rõ hư hỏng. Các vết nứt ẩn trong hợp kim đúc có thể không nhìn thấy được từ bên ngoài nhưng sẽ bị hỏng dưới áp lực.
• Thay thế đệm hàng năm - trong các ứng dụng được sử dụng nhiều hoặc bảo quản ngoài trời, thay miếng đệm theo lịch trình cố định hàng năm bất kể tình trạng bên ngoài. Vật liệu đệm (đặc biệt là EPDM và NBR) xuống cấp do tiếp xúc với tia cực tím, ozon và chu trình nhiệt ngay cả khi không sử dụng.

Sau khi làm sạch, bôi trơn nhẹ các bề mặt vấu và miếng đệm bằng chất bôi trơn tương thích (mỡ silicon dành cho miếng đệm EPDM; không nên dùng thạch dầu mỏ vì nó làm mòn miếng đệm cao su). Bảo quản các khớp nối bộ chuyển đổi ở nơi khô ráo, tránh tiếp xúc với tia cực tím và hơi hóa chất để tối đa hóa tuổi thọ sử dụng giữa các lần kiểm tra.

Khi nào cần thay thế thay vì sửa chữa Khớp nối bộ chuyển đổi

Không phải mọi lỗi đều có thể sửa chữa được. Một số tình trạng yêu cầu ngừng sử dụng ngay lập tức và thay thế hoàn toàn khớp nối bộ chuyển đổi, bất kể cân nhắc về chi phí:

• Bất kỳ vết nứt nào trên thân khớp nối - các vết nứt lan truyền dưới áp lực và không thể hàn hoặc vá một cách an toàn trong các khớp nối chịu áp lực.
• Hư hỏng chốt hoặc răng vượt quá độ mòn nhỏ - hình dạng vấu bị sứt mẻ, gãy hoặc bị bo tròn quá mức không thể phục hồi được và sẽ dẫn đến khóa không đáng tin cậy.
• Độ dày thành thân giảm do ăn mòn - nếu vết rỗ đã xuyên qua nhiều hơn 20% độ dày thành danh nghĩa , tính toàn vẹn của cấu trúc dưới áp lực không thể được đảm bảo.
• Không giữ được áp suất sau khi thay miếng đệm - nếu khớp nối tiếp tục bị rò rỉ sau khi lắp một miếng đệm mới được lắp đúng cách thì mặt bịt kín của thân có thể bị hỏng và thân khớp nối phải được thay thế.
• Lịch sử dịch vụ không xác định hoặc tuổi thọ vượt quá thời hạn sử dụng - các khớp nối bộ chuyển đổi không có hồ sơ kiểm tra có thể theo dõi được, hoặc các khớp nối vượt quá tuổi thọ sử dụng khuyến nghị của nhà sản xuất (thường là 10–15 năm đối với các khớp nối chữa cháy bằng nhôm), nên ngừng hoạt động chịu áp lực bất kể tình trạng bên ngoài như thế nào.
