Sự khác biệt giữa khớp nối Storz và khớp nối khóa cam là gì?

Khớp nối Storz và khớp nối khóa cam hiện nay là 2 loại khớp nối nhanh được sử dụng rộng rãi nhất hiện nay. Sự khác biệt cốt lõi nằm ở cơ chế kết nối của chúng: khớp nối Storz là các khớp nối khóa quay đối xứng, ăn khớp nhờ chuyển động quay lẫn nhau; trong khi khớp nối khóa cam là khớp nối kẹp kiểu đòn bẩy đực/cái, được giữ chặt bằng tay cam ở hai bên.

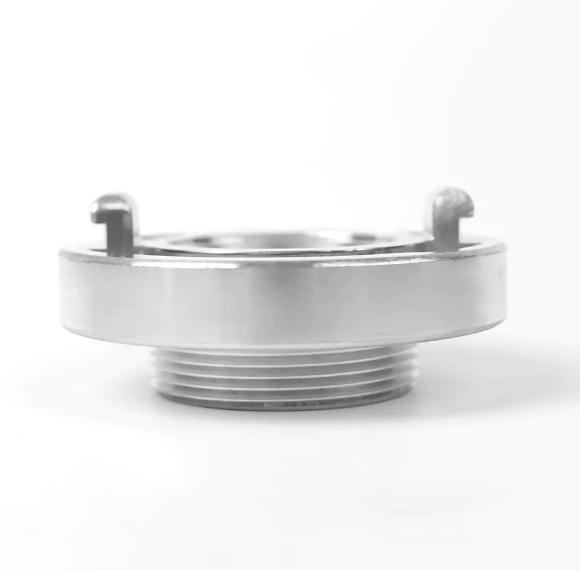

Khớp nối Storz là gì?

Khớp nối Storz ban đầu được phát minh bởi Carl August Guido Storz vào năm 1882 và được sử dụng rộng rãi trong các hệ thống phòng cháy chữa cháy ở Châu Âu và trên toàn cầu. Tính năng lớn nhất của nó là ký hiệu "nam/nữ", nghĩa là bất kỳ hai khớp nối nào có cùng thông số kỹ thuật đều có thể được kết nối trực tiếp mà không cần quan tâm đến việc định hướng.

Ưu điểm cốt lõi của khớp nối Storz:

• Kết nối nhanh: Đơn giản chỉ cần căn chỉnh hai khớp nối và xoay chúng 1/4 vòng (hoặc 1/3 vòng) để khóa chúng vào đúng vị trí.


• Bảo trì đơn giản: Vòng đệm nằm trên bề mặt bịt kín, giúp dễ dàng kiểm tra và thay thế.


• Khả năng chịu áp suất cao: Được sử dụng rộng rãi trong các ống chữa cháy áp suất cao và vận chuyển bột số lượng lớn.


• Độ an toàn cao: Không dễ dàng bị nới lỏng dưới áp lực và thường được trang bị một thiết bị khóa để ngăn chặn sự xoay vô tình.


Khớp nối Camlock là gì?

Khớp nối camlock (hay còn gọi là khớp nối cam và khe) là bộ phận kết nối hoạt động dựa trên nguyên lý đòn bẩy cơ học. Nó bao gồm một bộ chuyển đổi nam có rãnh và một bộ chuyển đổi nữ có tay đòn.

Đặc điểm của khớp nối Camlock:

• Hoạt động trực quan: Chỉ cần lắp bộ chuyển đổi nam vào bộ chuyển đổi nữ và nhấn tay đòn ở cả hai bên xuống để hoàn thành việc bịt kín.


• Ứng dụng rộng rãi: Thường được sử dụng trong các ngành hóa chất, dầu khí và tưới tiêu nông nghiệp, thích hợp với môi trường áp suất thấp đến trung bình, thường xuyên phải tháo rời và lắp ráp lại.


• Thông số kỹ thuật khác nhau: Có sẵn các vật liệu khác nhau như hợp kim nhôm, thép không gỉ, đồng thau và polypropylen để phù hợp với các phương tiện hóa học khác nhau.



So sánh chính giữa khớp nối Storz và khớp nối khóa cam

• Cơ chế kết nối: khớp nối Storz có thiết kế đối xứng, phi giới tính, khóa bằng cách xoay lồng vào nhau; Mặt khác, khớp nối khóa cam sử dụng cần gạt bên để ấn và cố định đầu đực vào đầu cái.


• Lĩnh vực ứng dụng: khớp nối Storz are widely used in fire protection systems, large-diameter municipal water supply, and bulk dry powder transportation; cam-locked couplings are widely used in chemical, petroleum liquid transportation, and agricultural irrigation.


• Dễ vận hành: khớp nối Storz connect extremely quickly, matching from either end without needing to determine direction; cam-locked couplings must be used in pairs, and operation is limited by the male and female ends.


• Khả năng chống sốc và ổn định: khớp nối Storz distribute stress evenly after rotational engagement, exhibiting strong shock resistance and high pressure resistance; cam-locked couplings, under severe vibration, have a potential risk of lever arm loosening.


• Lựa chọn vật liệu: khớp nối Storz are primarily made of aluminum alloy and stainless steel, emphasizing high strength; cam-locking couplings come in a variety of materials, including brass and polypropylene, to accommodate various chemical media.



Làm thế nào để chọn phụ kiện phù hợp với bạn?

Khi lựa chọn giữa khớp nối Storz và khớp nối khóa cam, hãy xem xét các yếu tố sau:

• Tiêu chuẩn ngành: khớp nối Storz are often mandatory standards for fire protection systems or municipal water supply.


• Đặc điểm truyền thông: Đối với các hóa chất ăn mòn, có thể có nhiều loại vật liệu sẵn có cho khớp nối khóa cam (chẳng hạn như polypropylen hoặc thép không gỉ 316).


• Tần số kết nối: Đối với các kết nối cực nhanh và không định hướng (chẳng hạn như cứu hộ khẩn cấp), khớp nối Storz là lựa chọn ưu tiên.


• Áp suất vận hành: Đối với các hoạt động thủy lực áp suất cao, độ ổn định cấu trúc của Storz nhìn chung cao hơn các cấu trúc khóa cam tiêu chuẩn.



Mặc dù cả hai đều cho phép kết nối đường ống nhanh chóng, khớp nối Storz chiếm ưu thế trong các ứng dụng chống cháy và truyền áp suất cao do thiết kế đối xứng độc đáo của chúng. Mặt khác, khớp nối khóa cam ngày càng trở nên phổ biến trong các lĩnh vực công nghiệp nói chung do vật liệu đa dạng và hoạt động trực quan.
