Có những loại khớp nối Storz nào?

Khớp nối Storz (còn được gọi là khớp nối khóa Cam hoặc khớp nối nhanh của Đức) là khớp nối nhanh được sử dụng rộng rãi trong các lĩnh vực vận chuyển chất lỏng chữa cháy, xử lý nước, hóa chất, nông nghiệp và công nghiệp do hoạt động đơn giản, kết nối đáng tin cậy và khả năng thay thế lẫn nhau cao. Chúng bao gồm hai phụ kiện kiểu móng vuốt giống hệt nhau, đạt được kết nối kín chỉ bằng cách lắp vào và xoay (thường là 120° hoặc 90°) mà không cần cơ chế khóa bổ sung, cải thiện đáng kể hiệu quả và độ an toàn.

Phân loại khớp nối Storz

Mặc dù thiết kế cơ bản và nguyên lý làm việc của khớp nối Storz được thống nhất—nghĩa là đạt được khả năng khóa nhanh thông qua các càng (hoặc tai) và các cấu trúc cam tương ứng—chúng vẫn có thể được phân loại theo nhiều cách khác nhau tùy theo hình thức kết nối và vật liệu của chúng để đáp ứng các nhu cầu vận chuyển chất lỏng khác nhau.

1. Phân loại theo kết nối cuối (Loại phổ biến nhất)

Đây là phương pháp phân loại quan trọng nhất, xác định cách khớp nối Storz kết nối với thiết bị hoặc đường ống khác:

Khớp nối ống Storz:

Ứng dụng: Dùng để kết nối trực tiếp khớp nối Storz làm vòi chữa cháy, vòi công nghiệp, vòi tưới nông nghiệp.

Đặc điểm: Thường bao gồm một đuôi ống (chân), được cố định vào ống bằng kẹp hoặc kẹp và là thành phần cốt lõi của hệ thống kết nối chất lỏng.

Khớp nối ren Storz:

Ứng dụng: Được sử dụng để kết nối khớp nối Storz với đầu vào và đầu ra của đường ống, van hoặc máy bơm bằng ren tiêu chuẩn.

Các loại: Chia thành khớp nối ren nữ và ren nam. Các tiêu chuẩn luồng phổ biến bao gồm BSP, NPT, v.v. Loại này là chìa khóa để cho phép chuyển đổi nhanh chóng và tích hợp hệ thống.

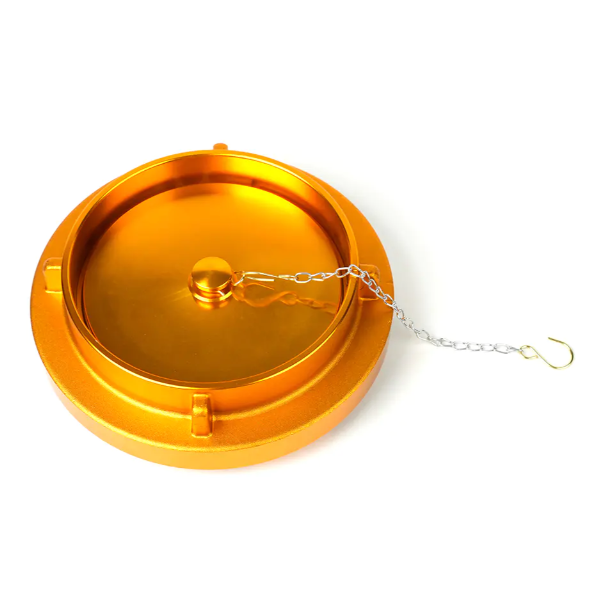

Nắp/phích cắm trống Storz:

Ứng dụng: Dùng để niêm phong không sử dụng khớp nối Storz các đầu ra hoặc đầu ống để ngăn chặn rò rỉ chất lỏng hoặc chất gây ô nhiễm xâm nhập vào hệ thống chất lỏng.

Tính năng: Được trang bị vòng đệm kín cho hiệu suất bịt kín đáng tin cậy.

2. Phân loại theo chất liệu

Khả năng chống ăn mòn và độ bền của khớp nối Storz phụ thuộc chủ yếu vào vật liệu sản xuất, điều này ảnh hưởng trực tiếp đến ứng dụng của chúng trong các phương tiện cụ thể:

Khớp nối Storz hợp kim nhôm:

Tính năng: Nhẹ, tiết kiệm chi phí và có khả năng chống ăn mòn tốt.

Ứng dụng: Thường thấy nhất trong thiết bị chữa cháy, xử lý nước và vận chuyển chất lỏng công nghiệp nói chung.

Khớp nối Storz bằng đồng thau / đồng:

Tính năng: Độ bền cao, chống ăn mòn, chịu nhiệt độ cao và chống tia lửa.

Ứng dụng: Thích hợp cho môi trường biển, ngành dầu khí và các ứng dụng đòi hỏi độ bền cao hơn.

Khớp nối Storz bằng thép không gỉ:

Tính năng: Chống ăn mòn hóa học tuyệt vời và độ bền cao.

Ứng dụng: Được sử dụng rộng rãi trong các ngành có yêu cầu cực kỳ cao về vệ sinh và khả năng tương thích với môi trường, như hóa chất, chế biến thực phẩm và dược phẩm.

khớp nối Storzs made of polypropylene (PP) or nylon and other plastics:

Đặc điểm: Cực nhẹ, kháng hóa chất tuyệt vời và chi phí thấp.

Ứng dụng: Tưới tiêu nông nghiệp, xử lý nước áp suất thấp và vận chuyển một số hóa chất đặc biệt.

Thông số kỹ thuật và khả năng thay thế lẫn nhau

Đặc điểm chính của khớp nối Storz là khả năng thay thế lẫn nhau của chúng. Thông số kỹ thuật của chúng không được xác định bởi đường kính ống mà bởi khoảng cách vấu (hoặc khoảng cách cam). Miễn là khoảng cách giữa các vấu là như nhau, khớp nối Storz từ các nhà sản xuất khác nhau và với các loại đầu cuối khác nhau (chẳng hạn như đầu nối ống và phích cắm) có thể được kết nối với nhau.

Khoảng cách vuốt phổ biến bao gồm:

• 52 mm (cỡ D, dành cho ống DN25/DN32)
• 66 mm (cỡ C, dành cho ống DN38/DN50)
• 89 mm (cỡ B, dành cho ống DN65)
• 133 mm (Cỡ A, dành cho ống DN100/DN110)



Để chọn khớp nối Storz thích hợp, trước tiên hãy xác định kích thước cần thiết (khoảng cách vuốt) để đảm bảo kết nối liên thông. Thứ hai, dựa trên đặc tính, áp suất và nhiệt độ của môi trường truyền tải, chọn vật liệu phù hợp nhất (ví dụ: nhôm, thép không gỉ) và loại kết nối (ví dụ: đuôi ống hoặc ren). Dù dùng cho kết nối chữa cháy khẩn cấp hay kiểm soát chất lỏng công nghiệp hàng ngày, khớp nối Storz đều lý tưởng để đạt được kết nối hiệu quả và an toàn.
