Khớp nối VIC có dễ lắp đặt không?

Trong kỹ thuật đường ống hiện đại, Khớp nối VIC (Đầu nối có rãnh Vicley) đã trở thành lựa chọn ưu tiên cho mạng lưới đường ống phòng cháy chữa cháy, HVAC và công nghiệp do hiệu quả lắp đặt vượt trội và hiệu suất bịt kín đáng tin cậy. So với các kết nối hàn hoặc mặt bích truyền thống, quá trình lắp đặt Khớp nối VIC thực sự rất đơn giản và nhanh chóng. Do thiết kế có rãnh cơ học nên người lắp đặt không cần thực hiện công việc nóng; kết nối có thể được hoàn thành chỉ bằng các công cụ phần cứng cơ bản. Theo dữ liệu kỹ thuật, sử dụng phụ kiện có rãnh có thể giảm thời gian làm việc khoảng 50% đến 70% so với các phương pháp hàn truyền thống, khiến nó có tính cạnh tranh cao trong các dự án có thời hạn chặt chẽ.

Thiết kế kết cấu của Khớp nối VIC đơn giản hóa quá trình cài đặt?

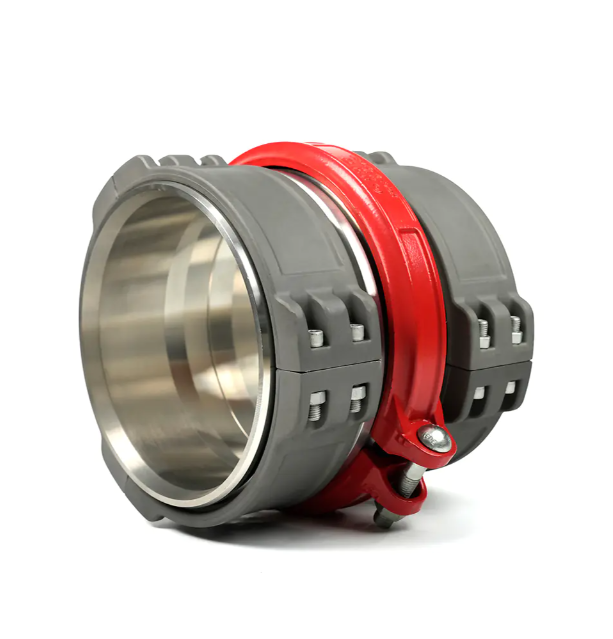

Khớp nối VIC được thiết kế để đơn giản hóa các hoạt động tại chỗ. Các thành phần cốt lõi của nó bao gồm một cặp vỏ kim loại, vòng đệm cao su loại C và hai bộ cụm bu lông cường độ cao.

Không cần xử lý trước phức tạp: Trước khi lắp đặt VIC Coupling, chỉ cần gia công rãnh sâu tiêu chuẩn ở cuối ống. Phương pháp kết nối vật lý này giúp loại bỏ các bước vát mép, gia nhiệt trước và kiểm tra sau hàn rườm rà cần thiết trong quá trình hàn.

Chức năng tự căn chỉnh: Vỏ kim loại của đầu nối tự động khớp vào rãnh ở đầu ống trong quá trình siết chặt, đảm bảo căn chỉnh đường ống tự động thông qua áp suất chu vi của vỏ. Điều này có nghĩa là ngay cả trong không gian thiếu sáng hoặc chật hẹp, các kỹ thuật viên thông thường vẫn có thể hoàn thành việc lắp đặt một cách chính xác.

So sánh tốc độ lắp đặt giữa kết nối cơ khí và phương pháp hàn

Để chứng minh một cách trực quan sự dễ dàng trong việc lắp đặt VIC Coupling, chúng ta có thể tham khảo tiêu chuẩn thời gian trung bình trong ngành lắp đặt đường ống.

Ví dụ về thời gian lắp đặt: Đối với kết nối ống thép đường kính DN100 (4 inch), một thợ hàn có kinh nghiệm thường cần 30 đến 45 phút để hoàn thành mối hàn (bao gồm thời gian chuẩn bị và làm nguội). Cài đặt một VIC Coupling hệ thống, từ lắp vòng đệm đến siết chặt bu lông, chỉ mất từ 3 đến 5 phút.

Phụ thuộc vào dụng cụ: Hàn cần có máy hàn cỡ lớn, bình gas và vật liệu chống cháy chuyên dụng. Việc lắp đặt Khớp nối VIC chỉ cần dùng cờ lê lực bằng tay hoặc bằng điện. Tính di động này đặc biệt thuận lợi trong các giếng xây dựng hoặc nền tảng làm việc ở độ cao, nơi không thể tiếp cận các thiết bị lớn.

Các bước chính và chi tiết kỹ thuật trong quá trình cài đặt

Mặc dù Khớp nối VIC rất dễ lắp đặt nhưng việc tuân thủ các quy trình vận hành được tiêu chuẩn hóa là rất quan trọng để đảm bảo hệ thống không bị rò rỉ trong thời gian dài.

Bôi trơn niêm phong: Đây là bước dễ bị bỏ qua nhất nhưng mang tính xây dựng nhất. Trước khi lắp vòng cao su vào, phải bôi chất bôi trơn đặc biệt lên môi bịt kín. Điều này không chỉ ngăn ngừa nếp nhăn ở vòng đệm trong quá trình lắp đặt mà còn giảm ma sát, đảm bảo vỏ được đặt đúng vị trí.

Tiêu chuẩn siết chặt bu lông: Khi lắp VIC Coupling, hãy siết chặt luân phiên các bu lông ở cả hai bên cho đến khi vỏ kim loại đạt được sự tiếp xúc giữa kim loại với kim loại.

Kiểm tra trực quan: Sau khi lắp đặt, người kiểm tra chất lượng có thể xác định chất lượng lắp đặt chỉ bằng cách kiểm tra trực quan xem các khoảng trống trong vỏ đầu nối có được đóng lại mà không cần kiểm tra siêu âm hoặc chụp X quang như yêu cầu khi hàn hay không.

Tính linh hoạt của khớp nối VIC trong môi trường xây dựng phức tạp

Ngoài tốc độ lắp đặt nhanh, Khớp nối VIC còn thể hiện khả năng thích ứng đặc biệt với các điều kiện phức tạp tại chỗ.

Dung sai độ lệch góc: Khớp nối VIC linh hoạt cho phép tạo ra một góc lệch nhất định (thường là 1° đến 3°) tại kết nối đường ống. Điều này làm giảm đáng kể khó khăn của việc điều chỉnh thứ cấp khi xử lý độ lún nền móng hoặc bố trí đường ống phi tuyến tính.

Thi công trong mọi thời tiết: Hoạt động hàn bị ảnh hưởng rất nhiều bởi điều kiện thời tiết, khiến việc thi công không thể thực hiện được khi trời mưa, tuyết hoặc gió mạnh. Khớp nối VIC, như một kết nối làm việc nguội, không bị giới hạn bởi độ ẩm và nhiệt độ xung quanh, duy trì tiến độ lắp đặt bình thường ngay cả trong môi trường cực lạnh như -30°C.
